嘉兴闻泰电子厂10000级无尘车间装修

此次的装修项目是嘉兴闻泰电子厂无尘车间装修，洁净车间的级别是万10000级，工程面积约700平方米，整个的装修工程流程简单、并且都是按照规定的标准规范进行施工。

工程概况

项目名称：嘉兴闻泰电子厂无尘车间装修

项目地址：浙江省嘉兴市南湖区亚中路777号

所属行业：精密电子

装修面积：700㎡

洁净度级别：万级洁净车间

净化原理

气流→初效净化→加湿段→加热段→表冷段→中效净化→风机送风→管道→高效净化风口→吹入房间→带走尘埃细菌等颗粒→回风百叶窗→初效净化重复以上过程，即可达到净化车间目的

结构材料

1.净化厂房墙、顶板材一般多采用50mm厚的夹芯彩钢板，其特点为美观、刚性强。角与角之前的拼接选用圆弧连接，宜清洁，符合GMP要求

2.地坪：可采用2mm/3mm环氧树脂或是PVC地坪，电子厂房选用防静电地坪

3.送回风管道用热渡锌板制成，贴净化保温效果好的阻燃型PF发泡塑胶板。

4.高效送风口用不锈钢框架，美观清洁，冲孔网板用烤漆铝板，不生锈不粘尘，宜清洁。

电子场无尘净化要求

电子制造厂万级洁净室内的噪声级(空态)：不应大于65dB(A)

●电子制造厂洁净室垂直流洁净室满布比不应小于60%，水平单向流洁净室不应小于40%，否则就是局部单向流了。

●电子制造厂洁净室与室外的静压差不应小于10Pa，不同空气洁净度的洁净区与非洁净区之间的静压差不应小于5Pa

●电子制造行业万级洁净室内的新鲜空气量应取下列二项中的最大值：

●补偿室内排风量和保持室内正压值所需的新鲜空气量之和。

●保证供给洁净室内每人每小时的新鲜空气量不小于40m3。

电子制造行业洁净室净化空调系统加热器，应设置新风，超温断电保护，若采用点加湿时应设置无水保护，寒冷地区，新风系统应设置防冻保护措施。无尘室的送风量，应取下面三项最大值：

●保证电子制造厂无尘室空气洁净度等级的送风量：

●根据热，湿负荷计算确定电子厂洁净室的送风量：

●向电子制造厂洁净室内供给的新鲜空气量：

净化参数

换气次数：100000级≥15次;10000级≥20次;1000≥30次。

压差：主车间对相邻房间≥5Pa平均风速：10级、100级0.3-0.5m/s;

温度冬季>16℃;夏季<26℃;波动±2℃。

湿度45-65%;GMP粉剂车间湿度在50%左右为宜;电子车间湿度略高以免产生静电。噪声≤65dB(A);新风补充量是总送风量的10%-30%;照度300LX

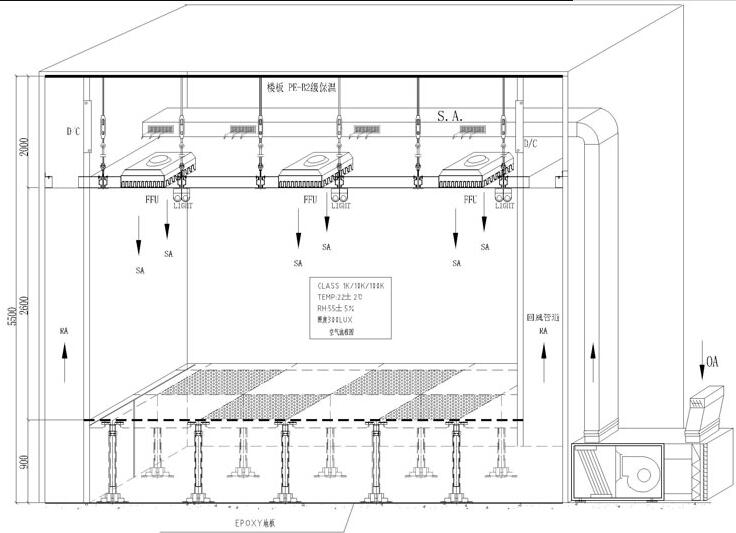

净化工程方案构架图

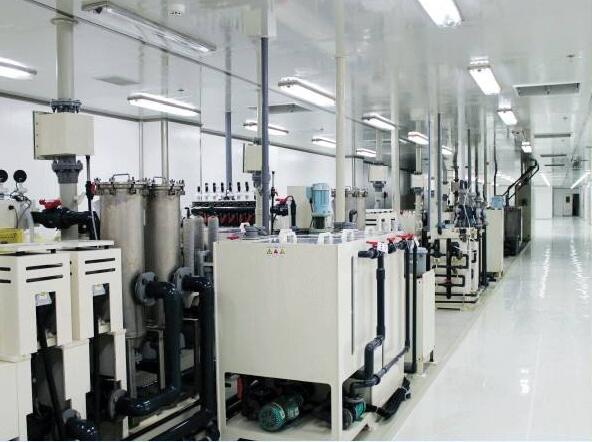

工程效果图
